2017园冶杯专业奖参赛项目：铜陵市黑砂河下游（长江西路-滨江大道）岸线整治工程

将海绵城市理念纳入各个环节

应用多种方式净化雨污水

引入箱涵，悄无声息保证水系畅通

塑造水旱相宜的园林景观

打造市民休闲健身好去处

　　项目名称：铜陵市黑砂河下游（长江西路-滨江大道）岸线整治工程

　　项目详细地址：铜陵市黑砂河下游长江下路-滨江大道

　　项目经理：付学斌

　　竣工时间：2016年12月

　　项目面积：14.7万㎡

　　业主单位：铜陵市住房和城乡建设委员会

　　施工单位：华艺生态园林股份有限公司

　　项目概况

　　黑砂河位于安徽省铜陵市铜官区，黑砂河发源于铜官山丘陵地带，总长约6.0km，是一条主城区东西向主干排水渠道，沿程有新光渠和爱国渠两条支渠。黑砂河主干从东郊大转盘起沿长江路穿越市区后至滨江大道黑砂河通江涵闸出口入长江。

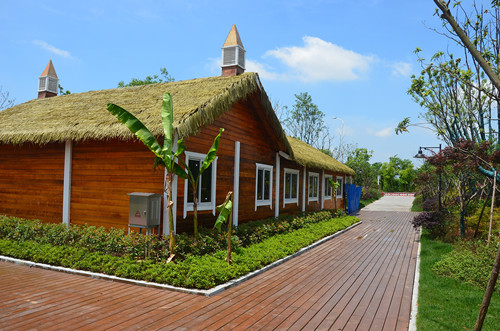

　　黑砂河过去污染较重，通过改造整治，改善了流域内生态环境，并且实施大面积绿化工程，增设景观设施，充分利用黑砂河下游河畔的芦苇荡、荷花塘等生态条件，因地制宜，配套建设栈桥、亭台楼阁、绿荫小道等设施，现已成为市民休闲健身的好去处，是铜陵市和铜官区重要的生态景观之一。

　　施工重点与难点

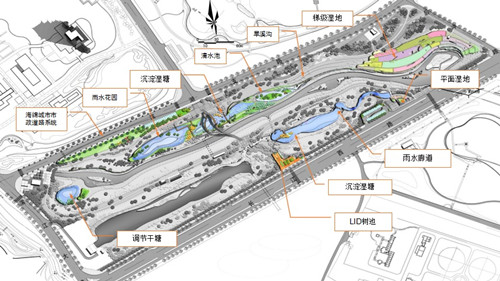

　　1.将海绵城市技术应用在该项目，根据项目地块内现状地形地貌，在沿河两岸地块内和道路上设计了平面湿地、梯形湿地、雨水花园、雨水湿塘、沉淀塘、旱溪沟、清水泡、 LID树池、透水铺装、雨水廊道、清污式雨水口、旋流沉砂井、加强型沉砂池等13个LID雨水系统技术单元。将“海绵城市”建设理念纳入到项目规划、设计、营造等各个环节。

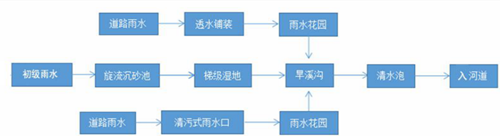

　　2.作为城市雨污水收集净化区域，雨污水的净化处理是本项目的一个重点，因此项目在建设中应用了多种方式对雨污水进行净化。一方面，将收集的地面初级雨污水由沉砂池、梯级湿地、旱溪沟、清水泡逐级过滤，再返回河道，展现“初级雨水净化之路”的工艺流程；另一方面，将场地雨污水由透水铺装、缓坡绿地收集、渗透汇入雨水范围，经旱溪沟排入黑砂河，展现“余量地表径流蓄排之路”的工艺流程。

　　3.确保市政雨水能够自然流入净化系统，污水能够自然流入污水提升泵进水口是本项目需要解决的一个难点。经过多次验证以及专家咨询，确定通过控制高程解决该问题，各级过滤单元存在相对高差，在重力作用下，自然过滤下流净化。各出入水口埋设的高度需根据实际需要进行设置。比如湿塘、雨水花园、沉淀塘等，出水口设置相对塘底位置较高，确保能够滞留相当水量。比如干塘、旱溪沟等，出水口设置相对较低。各净化单元根据地形高差，根据渗、滞、蓄、净、用、排等需要，通过埋设HDPE双臂波纹管沟连成一体。通过出水口高度控制来满足相应需求。

　　4.塑造水旱相宜的园林景观，在植物配置方面，采用观赏草、水生植物等营造景观效果。不仅有耐旱植物，还有芦苇、风车草、梭鱼草等耐水植物，植物的选择考虑花与草的配合动以及物种多样性的结合。该项目的建设将海绵城市元素系统化、景观化、具体化，融入环境，让人感知，起到教育示范的作用。

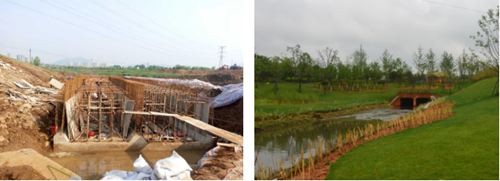

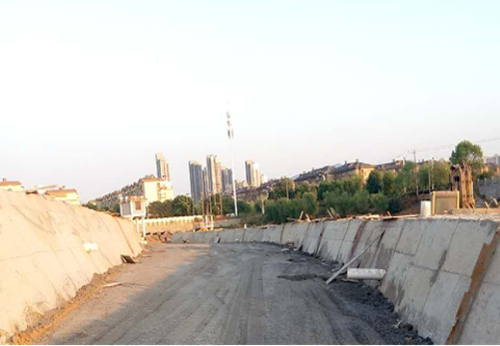

　　5.箱涵在景观造园中的新应用，箱涵指的是洞身以钢筋混凝土箱形管节修建的涵洞。可用来排水，过人及车辆通过。因该工程中设计了高低错落的湿地景观区，为保证起伏的地形不影响水系的畅通，首次将箱涵引入园林造景中，总长达一百多米。其中地形与箱涵、栈道与箱涵、植物与箱涵无一不巧妙过渡，每一处都在绿色植物的掩映下显得毫无痕迹，悄无声息的保证水系的畅通。

　　施工亮点

　　1.平面湿地

　　平面湿地能够对流入雨污水进行净化，划分出多块小型湿地形成小型景观，游人可以行走其间。雨水在土壤的物化及生化作用，植物根系对微生物的强化，植物修复技术等作用下，污染物进一步被截留和降解。平面湿地中的不同生物种群使得各种动物得以在此栖息安家。

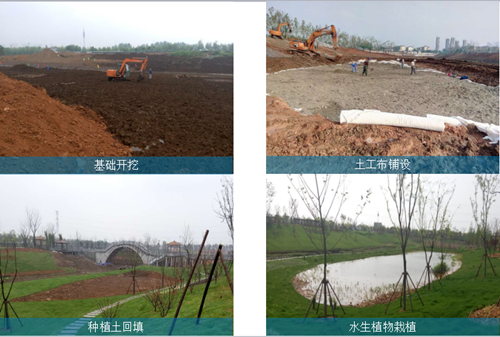

　　施工流程：测量放线——基础开挖——素土层压实——级配碎石层摊铺压实——作业面找平硬化——钢筋绑扎——透水管安装及进水口预留——支模——混凝土浇筑——拆模——面层铺贴——透水土工布及滤料施工——进水管接入——注水调试

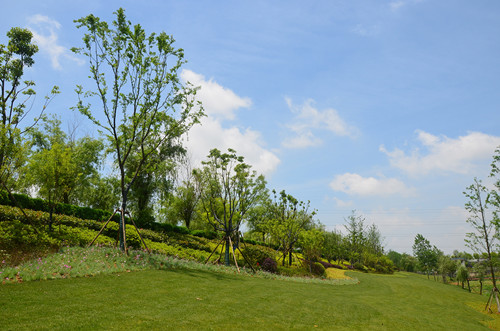

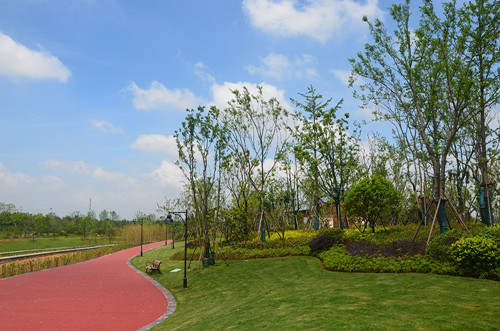

▲完工效果

　　2.梯级湿地

　　梯级湿地利用物理、水生植物及微生物等作用净化雨水，是一种高效的径流污染控制设施，污水通过重力经过梯级湿地后，在土壤的物化及生化作用，植物根系对微生物的强化，植物修复技术等作用下，污染物被截留和降解。

　　梯级湿地设计：
共分为3级，最上一级为再力花、香根草、富贵竹等；第二级为蜘蛛兰、梭鱼草；最下一级为芦苇、风车草等更为耐水植物。植物的选择考虑花与草的配合动以及物多样性的结合。各级之间有一定的落差，形成跌水。

　　施工流程：土方——基础夯实——安装管道——毛石挡墙——支模板——砼浇筑——拆模板——底板级配碎石层——底板防渗混凝土——侧墙面层铺贴——透水管安装——透水土工布及碎石层铺设——拌入蛭石、珍珠岩种植土回填

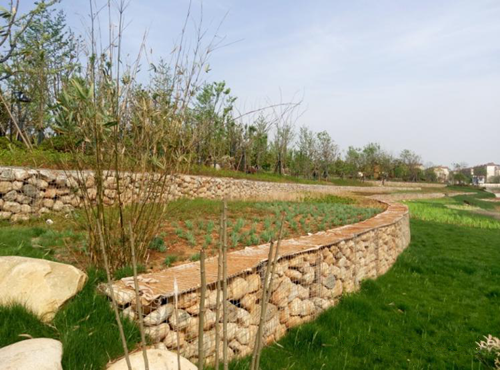

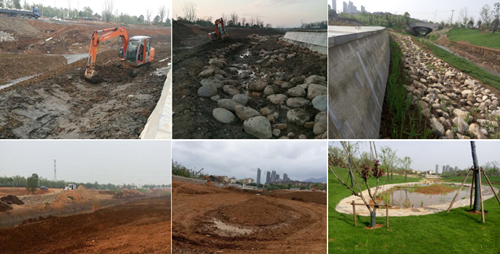

▲梯级湿地施工

　　3.雨水花园

　　雨水花园能够将雨水暂时滞留，逐渐入渗土壤，从而减小雨水径流量。雨水花园在滞留、净化雨水的同时还能够营造良好的景观环境。雨水在土壤的物化及生化作用，植物根系对微生物的强化，植物修复技术等作用下，污染物进一步被截留和降解。

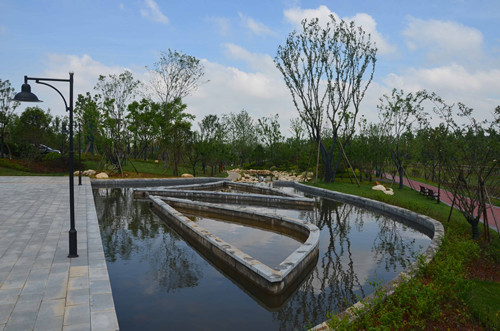

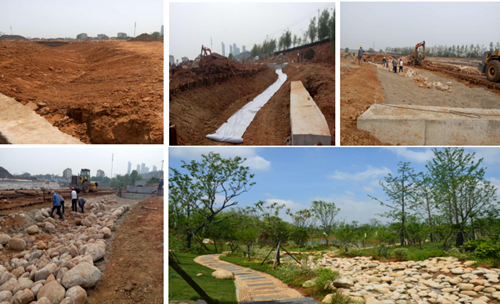

▲雨水花园施工

　　4.沉淀湿塘

　　湿塘指具有雨水调蓄和净化功能的景观水体，雨水同时作为其主要的补水水源。湿塘有时可结合绿地、开放空间等场地条件设计为多功能调蓄水体，即平时发挥正常的景观及休闲、娱乐功能，暴雨发生时发挥调蓄功能实现土地资源的多功能利用。

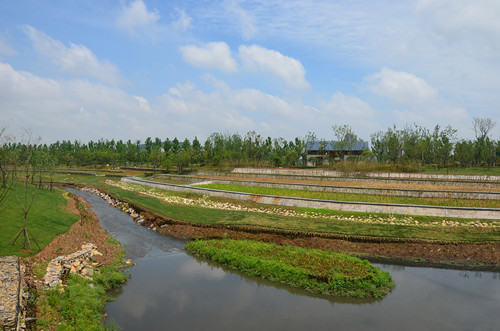

▲沉淀湿塘施工

　　5.调节干塘

　　调节塘也称干塘，以削减峰值流量功能为主，一般由进水口、调节区、出口设施、护坡及堤岸构成，也可通过合理设计使其具有渗透功能，起到一定的补充地下水和净化雨水的作用。

▲调节干塘施工

　　6.旱溪沟（清水泡）

　　河道水经梯级湿地净化后流入旱溪沟，形成溪流感，溪底用卵石铺设而成，可减少雨水对河床土壤的冲刷，防止水土流失，同时植物通过庞大的根系群落涵养水源，为旱溪内的所有生命体提供水分。在植物配置方面，利用观赏草、水生植物等营造景观效果。

　　为了解决水质问题，将较大水面设计成各种小池塘（水泡），中间用旱溪沟联通，旱溪旁采用鹅卵石道路，游人可穿行期间。

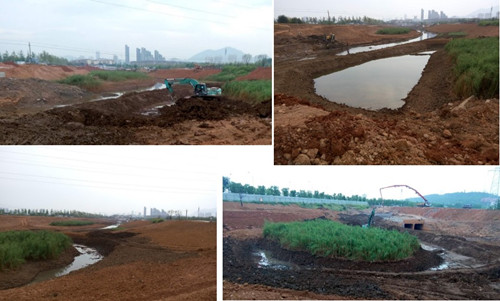

▲旱溪沟施工

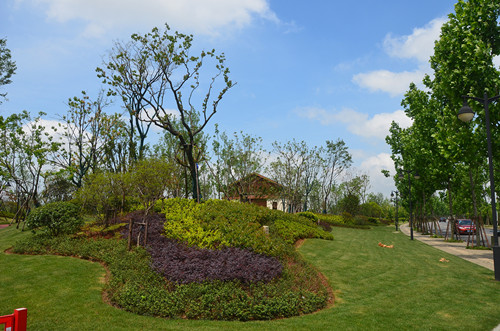

▲完工效果

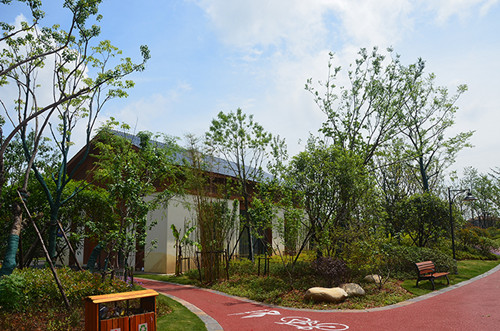

▲完工效果

▲完工效果

▲完工效果

▲完工效果

▲完工效果
