2017园冶杯专业奖参赛项目:中国航空设计院新科研楼景观工程

http://www.www.hxycwz.com 2017-10-25 来源:中国风景园林网 作者: 发表评论(0)

遵循低影响开发原则

延用现代简洁设计风格

屋顶生态花园

于细节处巧妙构思

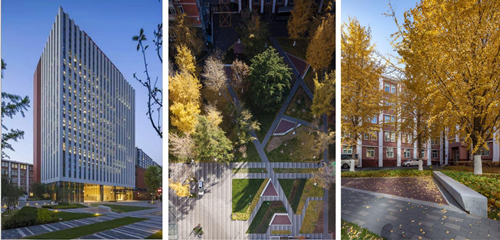

生态景观与绿色三星建筑交相辉映

创造优雅舒适的办公场所空间

  项目名称:中国航空设计院新科研楼景观工程

  项目详细地址:北京市西城区德外大街12号

  竣工时间:2016年6月

  项目面积:17170㎡

  业主单位:中国航空规划设计研究总院有限公司

  设计单位:中国航空规划设计研究总院有限公司

  主设计师:魏炜

  设计团队:赵婧、于昕雅



  项目概况

  该项目用地为有着66年历史的中国航空设计院办公区,现状办公楼1952年建成,已列入北京历史建筑名录,新建科研综合楼紧邻黄寺大街,占用了部分原有内院用地。

  景观设计对原科研楼内院现状绿地进行改造提升设计,梳理交通流线、调整空间格局以满足内院新的使用功能,并对新科研楼屋顶花园进行专项设计。



  设计思路

  设计风格

  主体建筑为绿色建筑三星级,设计风格现代简洁,建筑立面以白色花岗岩和土红色陶板为主材,新老办公楼虽然面层材质不同但立面色彩呼应。

  景观设计延用现代简洁的设计风格,与建筑风格协调统一,细部设计构思巧妙,从材质、色彩、形态、风格上与主体建筑相呼应,与不同材质的建筑立面衔接完美,景观环境与建筑相互衬托、完美融合。

园冶杯专业奖:中航科研综合楼项目景观工程

  设计理念

  规划梦想、铸就辉煌

  展示中国航空企业文化。

  景观分析

  景观规划设计方案根据用地使用功能的变化,对内院的道路交通和空间格局进行重新规划设计,重新规划消防、车行、人行的交通流线,形成新的交通系统。调整原有消防和车行路径,将其布置在外围,尽量少的干扰内部人行流线,形成人车分流的交通系统,人行路径的布置充分考虑新老办公楼之间的步行衔接关系,在新老办公楼的主次入口区域布置直线路径相互连接以达到快捷、高效的目标,规划人行路径时充分考虑避让绿地中的现状乔木,并沿路径布置可林下休息的木平台。

  充分考虑现状条件和新使用需求,划分出内院的空间和功能分区,以新、老办公楼为中心规划两条空间主轴线和两条副轴线,形成新的内院空间格局,凸显新办公楼在内院的中心位置,同时又对新老办公楼形成了空间的衔接。

  景观空间划分出礼仪开放空间、休闲林下空间和屋顶花园空间三个功能区块。

园冶杯专业奖:中航科研综合楼项目景观工程

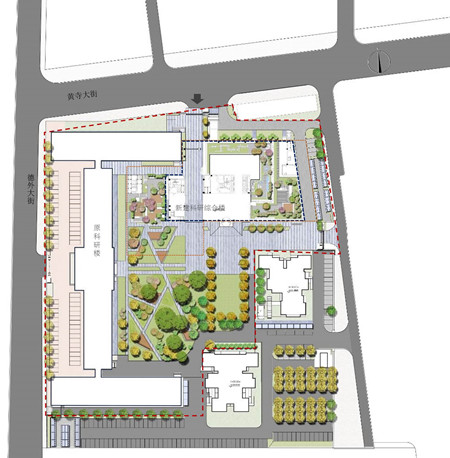

▲总平面图

园冶杯专业奖:中航科研综合楼项目景观工程

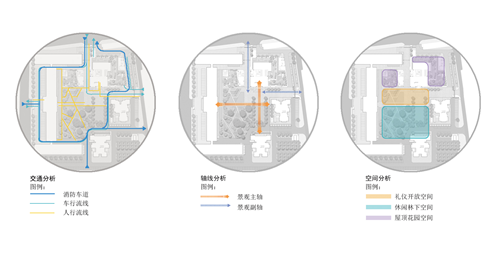

▲分析图



  设计亮点

  屋顶生态花园

  建筑在不同高程布置有三个屋顶花园,共1400多平米,分别布置在主体建筑的一层半、五层和十五层的位置。屋顶花园设置了雨水收集净化设备,利用收集的雨水进行景观化的利用,屋顶花园的景观跌水墙、涌泉、镜面水池等水景的水源均来自收集的雨水。为减轻屋顶荷载同时营造花园丰富的竖向空间变化,选用新材料进行设计,运用万能支撑器实现架空地面,运用轻质种植土代替普通种植土,实现减轻荷载、增加空间竖向层次目标。节水灌溉系统选用了滴灌、微喷系统,整个屋顶花园满铺滴灌管,实现了生态节水灌溉。



  设计难点

  设计结合环境

  每一棵树都有它的历史印迹,我们保留了现状每一棵大乔木,从设计角度充分考虑现状植被进行保护与保留,在新方案中每一棵树都赋予了他们新的价值。设计同时要考虑老办公楼和新建办公楼的衔接关系,还要结合现状植被、地形和用地条件,在现有的场地条件下对地面景观进行绿色雨水生态设施的改造。因此,叠加在一起的元素因子极大的增加了设计难度,景观设计完美实现了保留、利用、改造、生态设施设计这多种元素在空间中完美融合。



  景观生态措施的实践

  景观设计遵循低影响开发的原则,在有限的地块内运用了多种生态技术措施,减少对原有场地环境的改变和破坏,控制场地内的热岛效应,真正做到了节地、节水、节材的目标。绿色雨水基础设施是该项目的亮点,包括雨水收集利用、95%的绿地为下凹绿地、植被浅沟、95%透水铺装等,真正实现了场地的“海绵”生态功能,极大的减少了雨水外排量,具有良好的社会生态效益。

园冶杯专业奖:中航科研综合楼项目景观工程

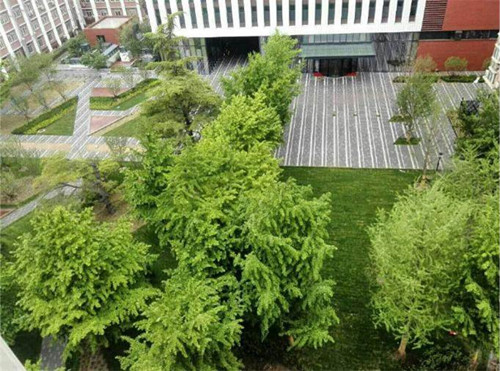

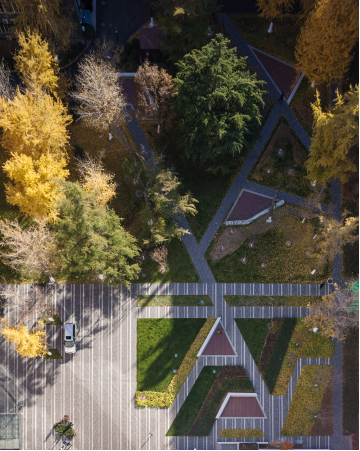

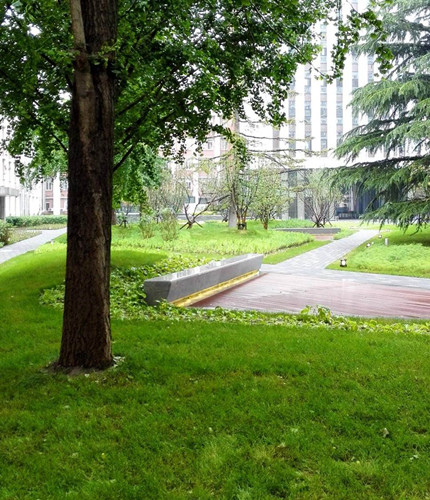

▲景观生态措施——保留、利用现状大乔木

园冶杯专业奖:中航科研综合楼项目景观工程

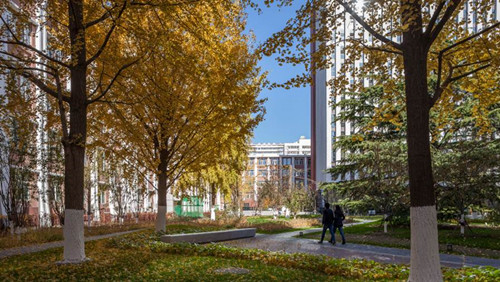

▲景观生态措施——保留、利用现状大乔木

园冶杯专业奖:中航科研综合楼项目景观工程

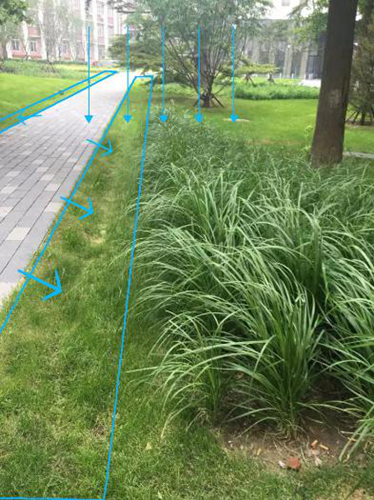

▲实现生态措施——下凹式绿地、植被浅沟

园冶杯专业奖:中航科研综合楼项目景观工程

▲实现生态措施——保留利用现状大乔木

园冶杯专业奖:中航科研综合楼项目景观工程

▲实现生态措施——保留利用现状大乔木

园冶杯专业奖:中航科研综合楼项目景观工程

▲景观生态措施——透水铺装

园冶杯专业奖:中航科研综合楼项目景观工程

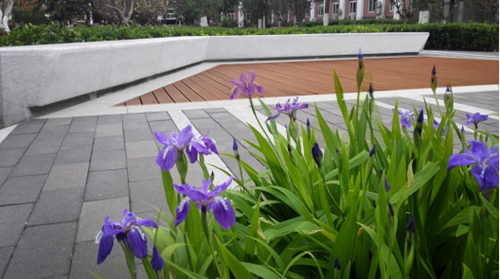

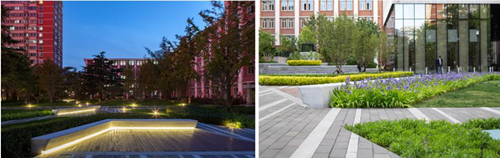

▲地面花园实景照片——透水铺装、条石休息座椅

园冶杯专业奖:中航科研综合楼项目景观工程

▲实现生态措施——透水铺装、下凹式绿地

园冶杯专业奖:中航科研综合楼项目景观工程

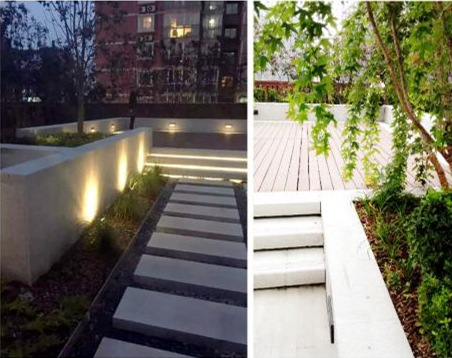

▲人性化设施——条石休息座椅




  十五层屋顶花园

  设计亮点:雨水花园打造禅意花园

  “倚翠竹卧观朝霞、闻灵泉跃于高台”

  屋顶花园打造禅意景观的灵动和空寂,清幽、沉静注入每一颗砂石、每一片树叶,恍如传递着生命的信息与宇宙的真谛。

  花园收集建筑十七层屋面雨水,净化处理后水质可达到1A级(景观用水标准),出水口与景观水景相连跌落而入镜面水池。

园冶杯专业奖:中航设计院新科研楼景观工程

园冶杯专业奖:中航设计院新科研楼景观工程

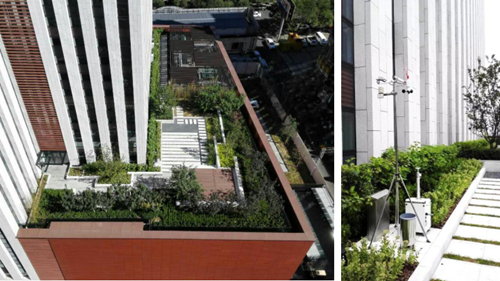

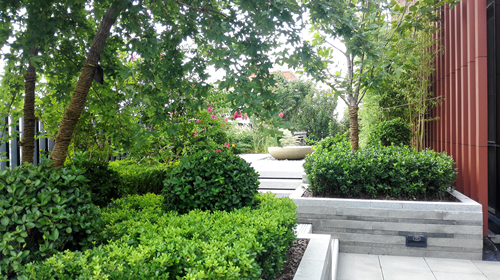

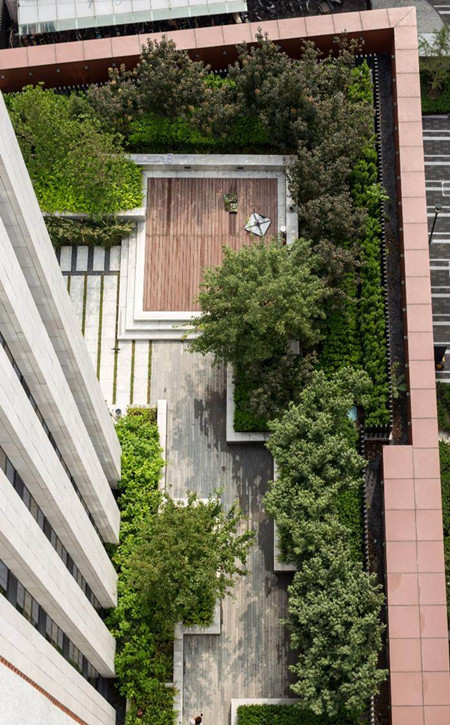

▲十五层屋顶花园实景照片

园冶杯专业奖:中航科研综合楼项目景观工程

▲十五层屋顶花园种植实景

园冶杯专业奖:中航设计院新科研楼景观工程

▲十五层屋顶花园实景照片

园冶杯专业奖:中航科研综合楼项目景观工程

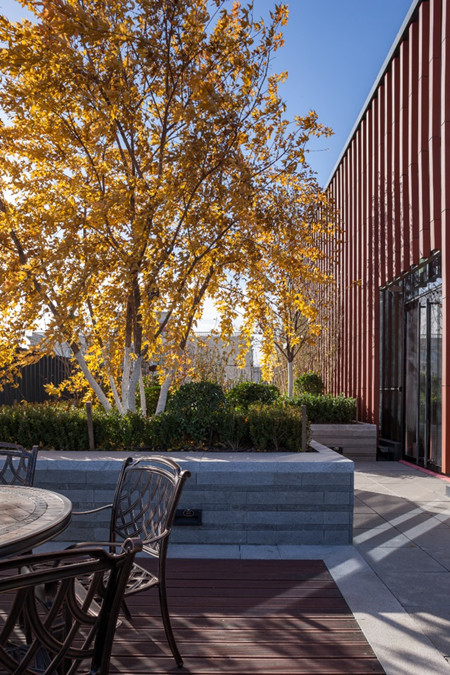

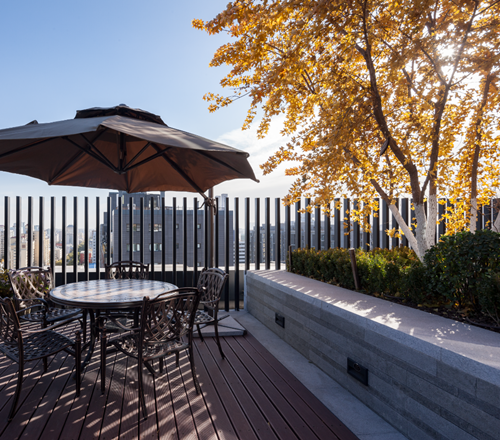

▲十五层屋顶花园秋景

园冶杯专业奖:中航科研综合楼项目景观工程

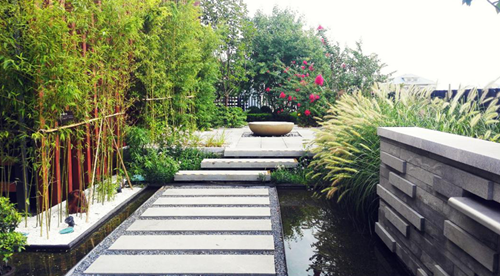

▲十五层屋顶花园水景实景

园冶杯专业奖:中航设计院新科研楼景观工程

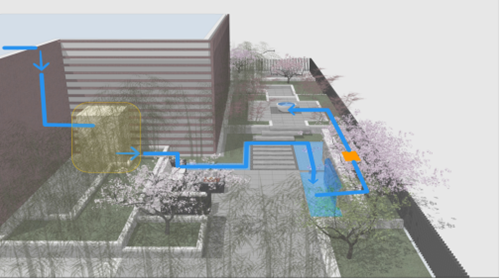

▲十五层屋顶花园雨水收集景观再利用——系统演示图

园冶杯专业奖:中航科研综合楼项目景观工程

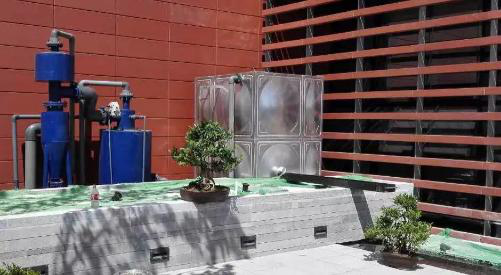

▲雨水收集箱(雨水收集箱最大存储量可达6吨)

园冶杯专业奖:中航科研综合楼项目景观工程

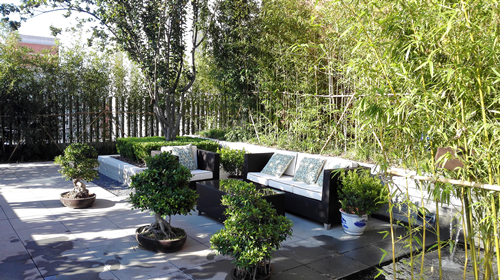

▲十五层屋顶花园夏景

园冶杯专业奖:中航科研综合楼项目景观工程

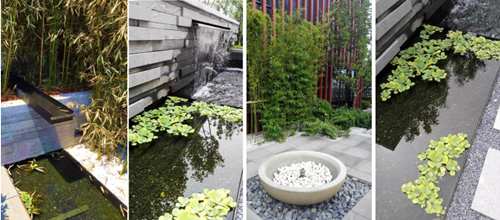

▲十五层屋顶花园——细节

园冶杯专业奖:中航科研综合楼项目景观工程

▲新材料、新技术——万能支撑器架空地面


园冶杯专业奖:中航科研综合楼项目景观工程



  五层屋顶花园

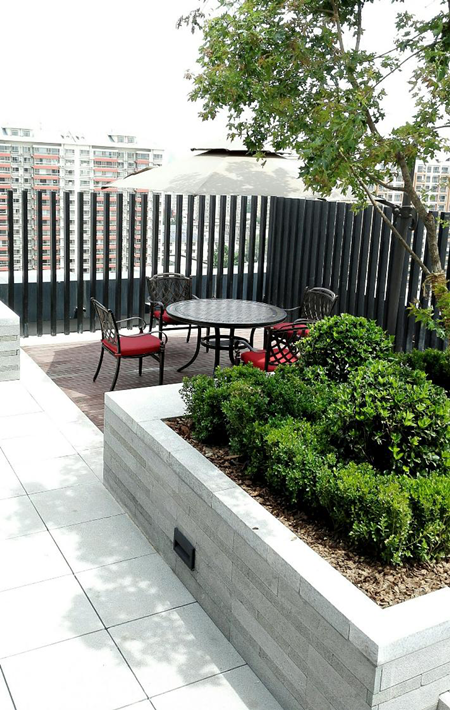

  五层屋顶花园位于新办公楼大报告厅的结构顶板之上,由于是在大跨度空间结构板上的屋顶花园,部分机电设备也布置其上,因此结构专业对这一块的顶板进行了加固计算,恒荷载达到 15kN/m2,活荷载达到 350kg/m2。绿地、植被沿屋顶花园边缘布置,形成绿色的围合空间,植被种植区均有花池矮墙围合,矮墙兼具座椅功能,可小坐休息。

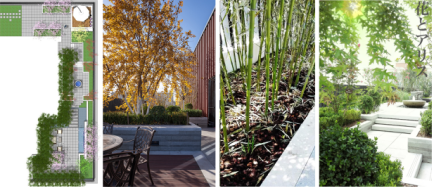

园冶杯专业奖:中航设计院新科研楼景观工程

园冶杯专业奖:中航科研综合楼项目景观工程

园冶杯专业奖:中航科研综合楼项目景观工程

园冶杯专业奖:中航科研综合楼项目景观工程

园冶杯专业奖:中航科研综合楼项目景观工程



  一层屋顶花园

  设计亮点:蓝色水晶盒子

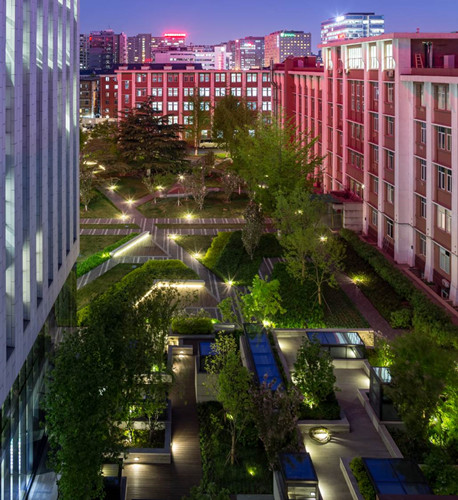

  一层花园位于建筑西侧,14组建筑采光井露出地面,在其正下方是建筑负一层的员工餐厅,建筑采光井给员工餐厅提供自然采光。夜晚采光井像蓝色的水晶盒子一样散发着别样的魅力。

园冶杯专业奖:中航科研综合楼项目景观工程

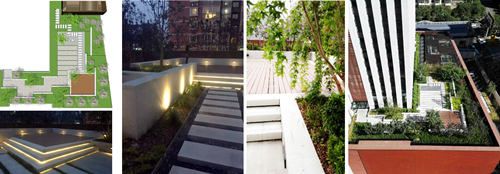

▲设计亮点——结合建筑14个采光井设计的一层屋顶花园

园冶杯专业奖:中航科研综合楼项目景观工程

▲一层屋顶花园种植

园冶杯专业奖:中航科研综合楼项目景观工程

▲设计亮点——结合建筑14个采光井设计的一层屋顶花园

园冶杯专业奖:中航设计院新科研楼景观工程

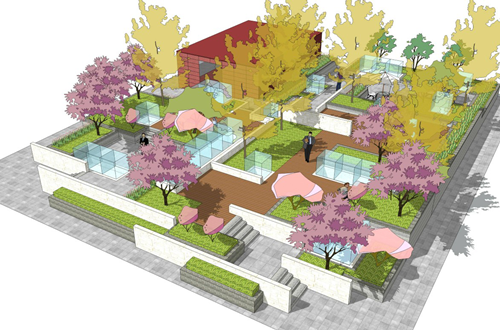

▲一层屋顶花园设计效果图

园冶杯专业奖:中航设计院新科研楼景观工程

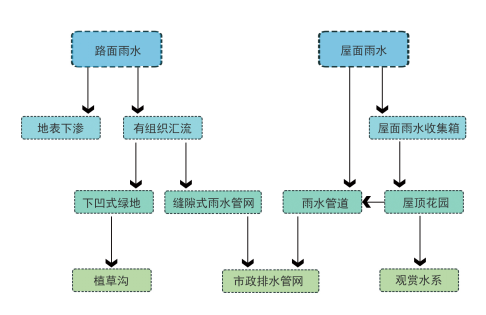

▲雨水收集及排水流程图

园冶杯专业奖:中航设计院新科研楼景观工程

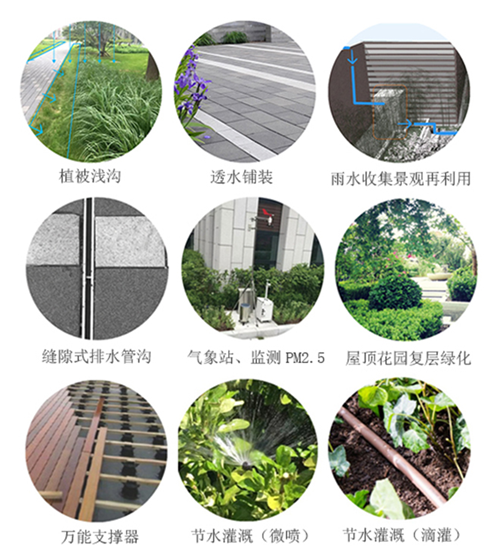

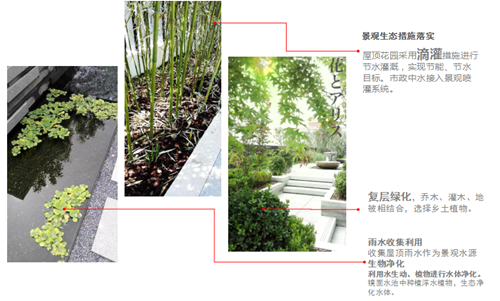

▲景观生态节能技术措施与新技术的应用展示图

园冶杯专业奖:中航科研综合楼项目景观工程

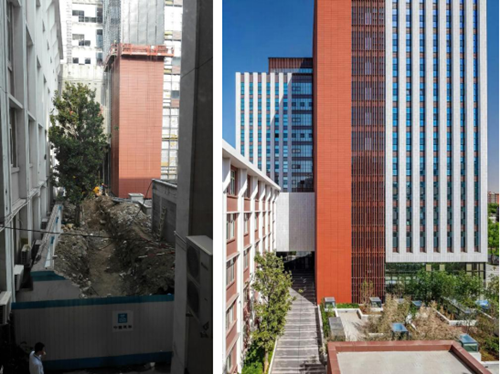

▲建设前后对比(实现生态措施——透水铺装、下凹式绿地)

园冶杯专业奖:中航科研综合楼项目景观工程

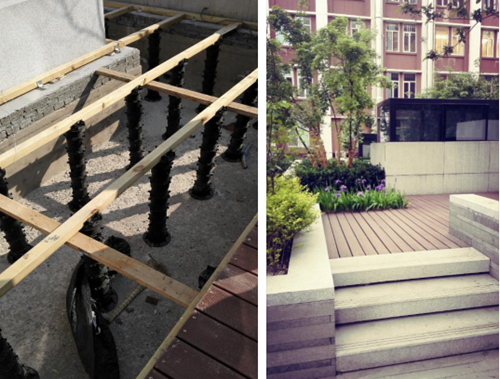

▲建设前后对比(新材料、新技术——万能支撑器架空地面)
