2017园冶杯专业奖参赛项目：济南艺术学校海绵城市项目改造设计

增渗保泉、源头减排

控制年径流总量

更换入口主广场等铺装为透水铺装

消除雨雪天气安全隐患

通过工程手段治理裸露岩石

消除安全隐患

通过绿化补植

提升绿化的景观效果

　　项目名称：济南艺术学校海绵城市项目改造设计

　　项目详细地址：山东省济南市城中区舜耕路68号

　　竣工时间：2017年3月

　　业主单位：济南市泉玉公司

　　设计单位：济南市市政工程设计研究院（集团）有限责任公司

　　主设计师：杨海威

项目概述

　　济南艺术学校位于济南市市中区舜耕路附近，地理位置优越，本次济南艺术学校海绵改造属于济南市首批建筑小区改造，通过相关设施的处理，使校园内雨水达到有效的使用、利用。

　　济南艺术学校校园总体地势南高北低，现状除主入口广场与生态园区域外，其余区域都有现状雨水管网，主入口广场雨水通过地表径流直接排入舜耕路，操场雨水经收集后，排入生态园，溢流入舜耕路，其余路段雨水通过现状雨水管网，排入市政管网中。小区主要存在以下几个问题：

　　1.不满足海绵城市源头减排的方针，学校内铺装全部为不透水铺装、面积过大，增加了雨水径流量，雨水排至舜耕路流入市政管网。

　　2.绿化边界多为立沿石，雨水不能流入绿地中；现状绿化效果较差，乔木长势较弱，绿化没有形成种植层次；。

　　3. 主教学楼前广场无绿化，夏天西晒严重，行人无遮阴场地； 广场所用瓷砖材质不防滑，在雨雪天气下，有安全隐患；广场铺装色彩与建筑色彩不协调，视觉效果差。

　　4.学校东侧山体裸露，暴雨等天气存在滑坡危险，有安全隐患。

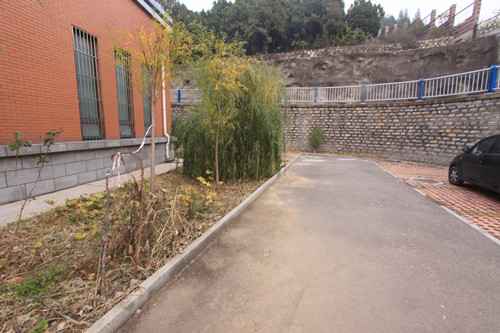

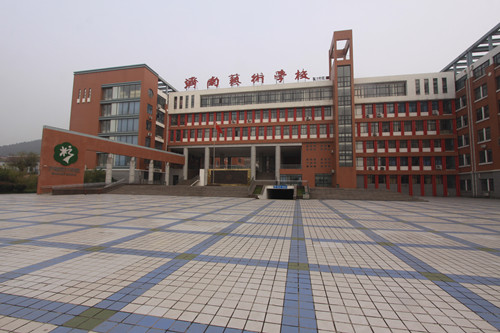

▲改造前状况

▲改造前状况

▲改造前状况

　　改造目标：

　　1.年径流控制率及水量：

　　结合济南市海绵城市建设试点城市实施方案、增渗保泉、源头减排等三方面内容，确定小区年径流总量控制率定为85%，对应设计降雨量为41.3mm，综合雨量径流系数为0.57 ，目标调蓄容积883.37m³。

　　2.更换入口主广场等铺装为透水铺装，消除雨雪天气安全隐患；通过工程手段治理裸露岩石，消除安全隐患。3、通过绿化补植，提升绿化的景观效果

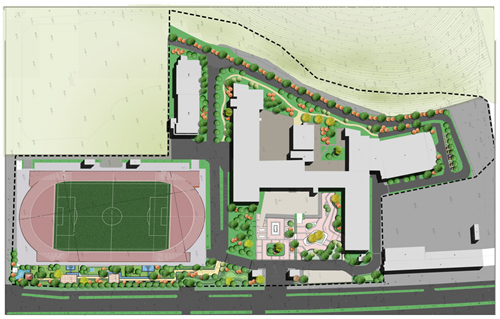

▲总平面图

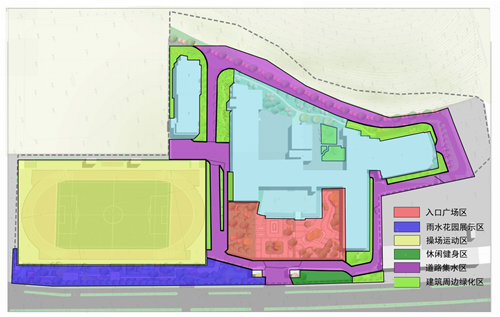

▲功能分区图

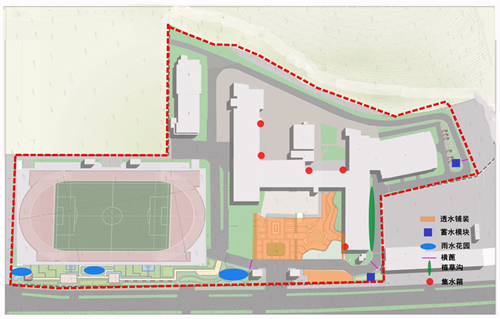

▲海绵设施分布图

　　分区设计

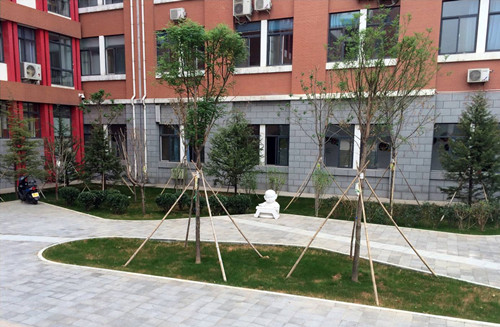

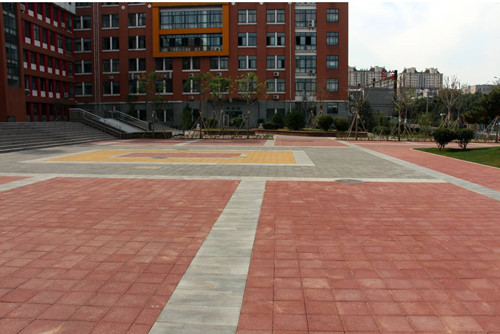

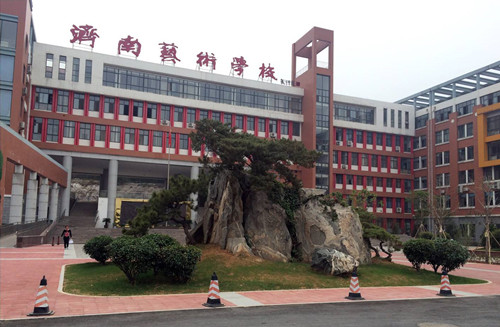

　　入口广场

　　入口广场是艺术学校最重要的景观节点，是学校的门户与形象展示中心。针对现状广场铺装面积过大、无绿化等问题，本次方案统一改造，将入口广场分为形象展示与休闲游憩两个大的功能区域。形象展示区域以中轴对称的形式展开，通过轴线式的布置，将入口广场开敞、大气的形象展示给大家，并与建筑空间相呼应。休闲游憩区域采用简洁自然的布置手法，将原有铺装改为绿地，通过绿地进行空间的划分，形成休闲空间。

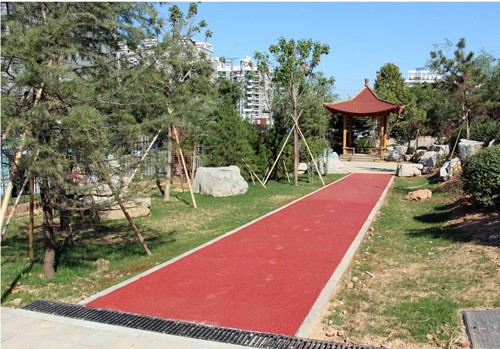

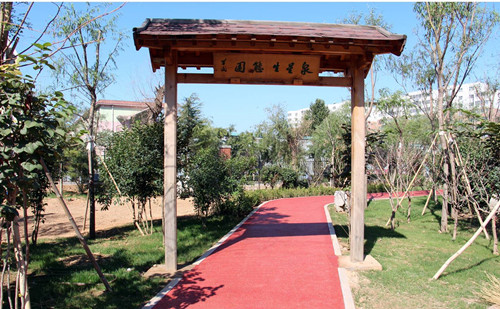

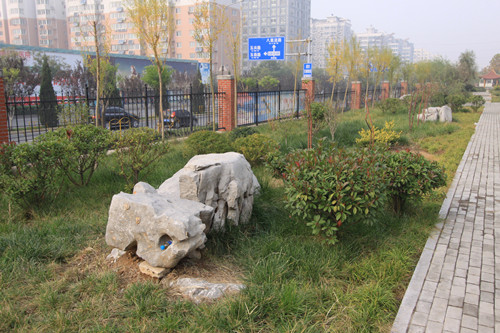

　　生态园

　　雨水科普展示园以雨水的综合利用为设计理念，运用景观化处理手段，将雨水收集、净化、下渗、存储、回用等过程，展示给大家。建成后将成为济南首个雨水展示花园，具有科普展示等多重功能。同时通过绿化补植与新材料使用，让雨水设施重新焕发生机与活力，打造一个充满艺术气息的“雨水银行”。

　　设计完成后，雨水花园不仅有实实在在的雨水调蓄功能外，更赋予了较高的观赏价值，使之成为解决城市雨洪问题、构建海绵城市的基本单元。

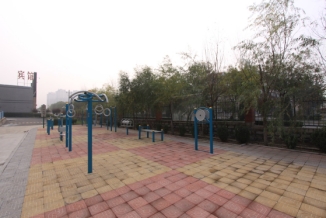

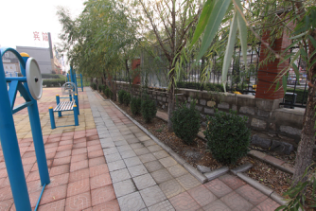

　　健身广场

　　将现有铺装换为透水混凝土砖，在可更改区域适当增加绿化范围。现状绿化做下凹处理。

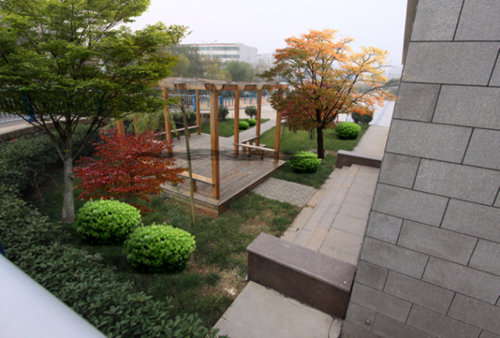

　　拐角休闲亭

　　现状亭处区域，绿地做下凹式处理，设雨水花园，收集屋面雨水，补植大树，丰富绿化空间层次。

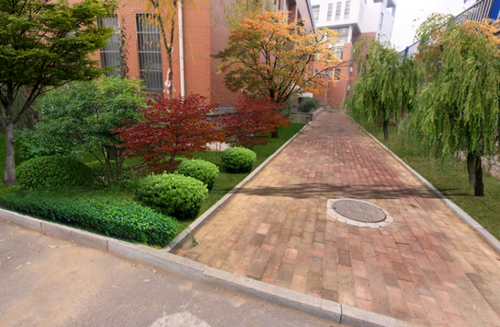

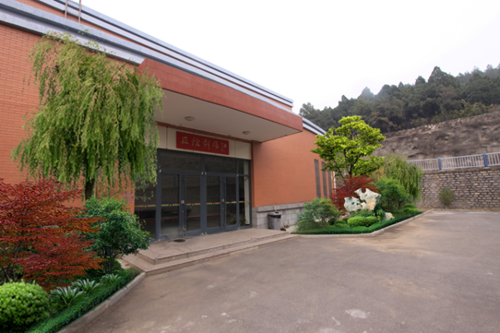

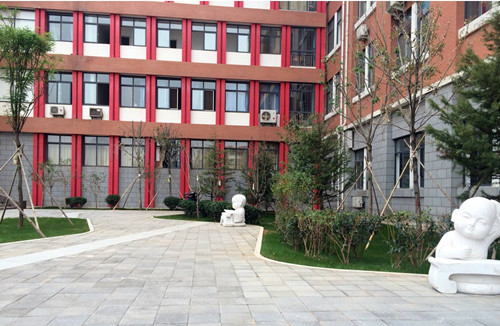

　　建筑周边绿化

　　将现状绿化两侧立沿石局部改为平沿石，绿地做下凹式处理。现状停车场改为透水停车场。绿地做下凹式处理，重新补植绿化，形成层次空间。沿地势设置阻水陡坎，重新补植植物，形成渗透空间。
