专业奖：迁安市市政广场西侧公建区雨水综合利用改造工程设计

海绵设计的最大意义

在于更真实亲近的为民众服务

这是一处广场公建区的改造

我们告别以往广场大院的生硬形象

巧妙设计雨水花园

打造出绿意盎然的临街环境景观

以开放海绵实用的姿态亮相

　　项目名称: 迁安市市政广场西侧公建区雨水综合利用改造工程设计

　　项目位置: 河北省迁安市钢城大街市政广场西侧公建区

　　项目规模:  6.2万m2

　　业主单位：迁安市海安投资有限公司

　　设计单位：北京清控人居环境研究院有限公司

　　主设计师：王欣、潘立爽、李佩芳、马静惠、朱闫明子

　　开始时间：2015年6月

　　竣工时间:  2017年3月

　　项目分析

　　市政广场西侧公建区是迁安海绵城市改造项目的典型案例，改造之初为在建项目，建筑及内庭基本完工，部分道路及管网已铺设完毕。作为公建类项目，建筑及硬质铺装占较大比例，致使现状综合雨量径流系数达0.73，设计降雨量42.6mm条件下雨水径流量高达1932m²。

　　设计过程

　　市政广场西侧公建区建筑及内庭由于位于地下车库顶板区域，不能设置下渗式海绵设施，故将此区域划分为非透水区，其他无地下建筑区域划分为透水区，并在透水区分散布置海绵设施。

非透水区雨水系统流程

透水区雨水系统流程

　　非透水区的海绵设计首先对下垫面面积以及产流量进行计算，两侧的检察院及法院由于东西有较大面积的绿地，所以通过对内庭现状集水沟的改造，将建筑屋顶及内庭雨水引入东西两侧透水区的海绵设施进行蓄积下渗。

　　中部公安局周边绿地较少，除屋顶部分雨水通过建筑外围雨落管进入透水区域外，屋顶剩余产流及内庭产流计300m?通过改造后的内庭集水沟引入公安局北侧的雨水模块，雨水回用于地块的绿化灌溉。

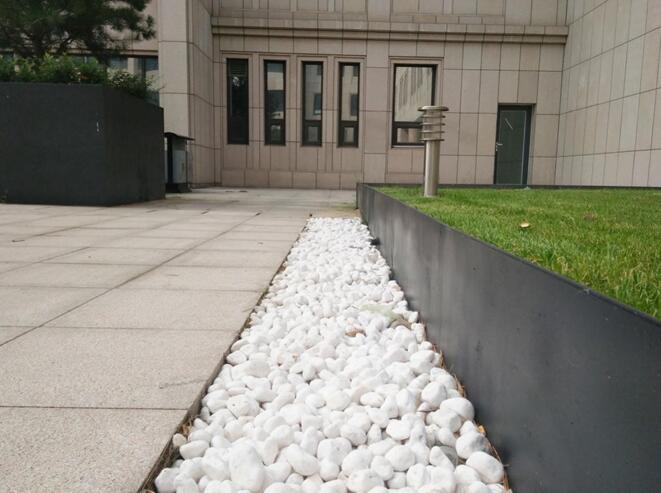

集水沟改造后效果

　　由于场地的特殊使用需求，景观设计沿用现状的轴线对称形式，内庭铺设花岗岩面层，给场地保留较大面积活动空间；在建筑边界设计高位植坛，场地中间增设灰色钢板种植池及木质坐凳，提供休憩设施，同时提升内庭景观品质。

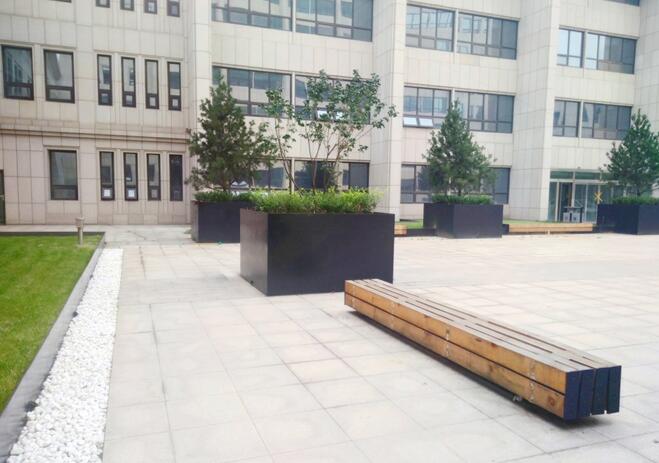

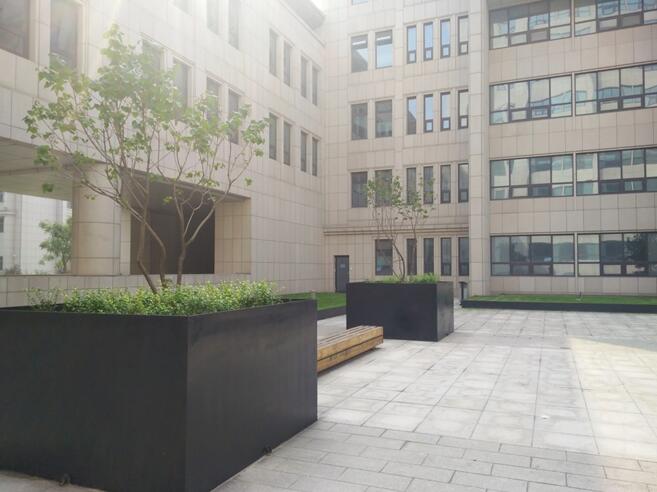

内庭建成效果

　　通过场地的竖向分析，透水区南高北低，东西向，中间高两侧低，径流从高到低的流向确定海绵设计的走向。

　　场地南侧为场地最高区域，设计将六个种植带串联，并在道路相对低点进行道牙断接改造，形成连续型净化雨水的生物滞留带。

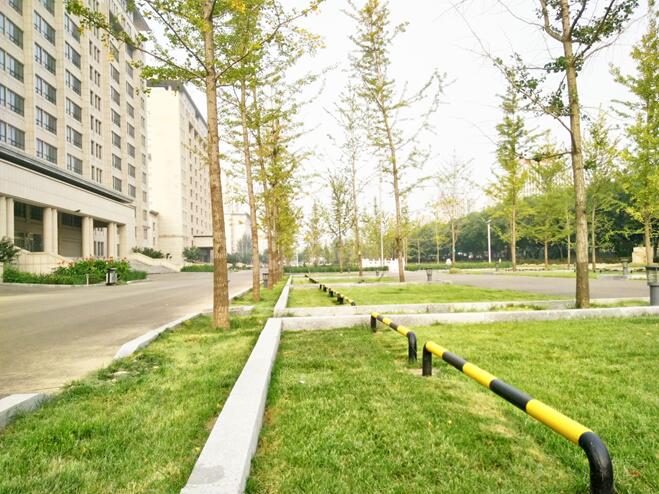

生物滞留带建成效果

　　雨水汇集到场地东西两侧，东侧绿带改造为生物滞留带做雨水的集中收集；西侧绿带用植草沟串联三个下沉式绿地，利用竖向使雨水逐级净化调蓄并最后进入西北角场地最低点的雨水花园中。

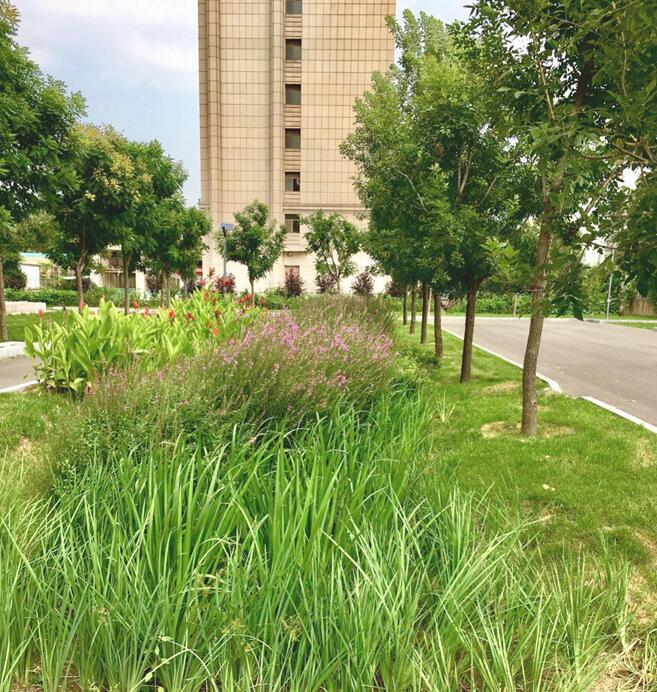

连续型下沉绿地建成效果

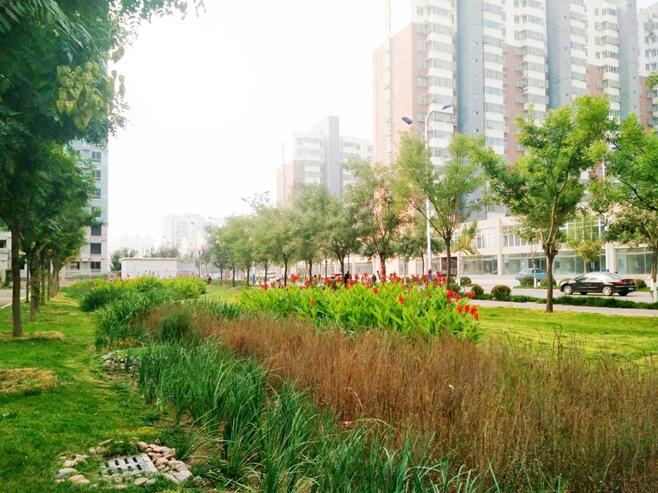

　　场地北侧为主入口及临街区域，是场地对外展示的窗口：入口区围绕升旗台布置规则排列的生态停车位，营造入口区绿色、生态的空间氛围；在临街区域设计雨水花园，打造出绿意盎然的临街环境景观，告别以往政府单位的大院形象，以开放姿态拉近与民众的距离。

生态停车场建成效果

　　市政广场西侧公建区在雨水花园、雨水模块位置布置水质采样仪器，在地块与市政管网连接处设置流量监测点，经过近半年的监测，场地未出现雨量集中引起的洪涝问题，也通过雨水模块达到了雨水回用的需求，为水资源的节约贡献一份力量。

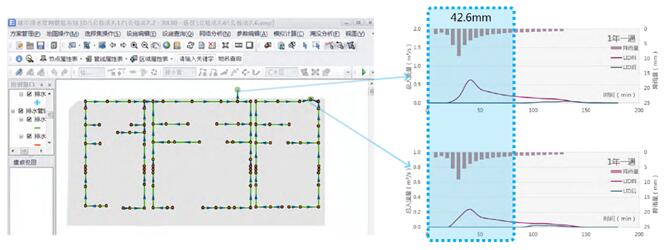

设计模型模拟

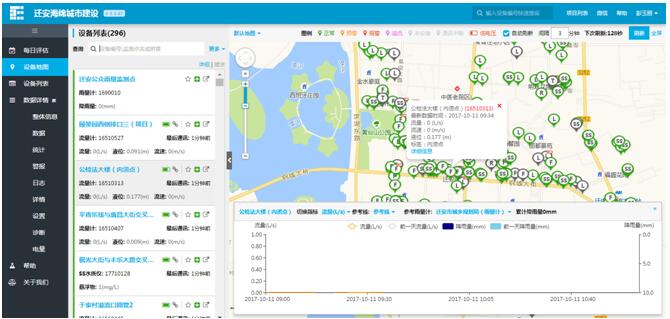

海绵效果监测
