郭丽文:北大国际医院屋顶绿化新工艺的探索

http://www.www.hxycwz.com 2017-03-03 来源:风景园林网 作者:郭丽文 发表评论(0)

  摘 要:新建设的北京大学国际医院是目前国内及亚洲最大的综合医院。应业主要求,设计师将住院楼屋顶营造成一处清静雅致、小巧优美,具有中国传统园林特色的屋顶花园。本案根据“自然而不拙,朴实而不华”道家思想,利用朴素简单的建筑材料和独特便捷的施工工艺,合理配植乡土植物品种,通过精细的设计与科学施工,建成了既有中国特色,又凸显医院国际化地位的屋顶花园。

  关键词:北京大学;国际医院;屋顶花园;传统园林

  Abstract:Peking University International Hospital completed recently is the biggest hospital in China and Asia. Responding to the requirement of owner, the designer transforms the space of the roof into a quiet, beautiful and small garden which is full of Chinese traditional garden character. This case is based on the Daoism principle of “natural but not awkward, modest and plain”, used the frugal building materials, and planted the compatible botanies, by meticulous designing and scientific construction, created a roof garden of Chinese characteristic, highlighted the international position of Peking University Hospital.

  Key Words:Peking University, International Hospital, Roof green

  屋顶花园在国内已发展多年,但设计理念和工艺受西方文化影响很大。笔者这几年通过采用中国传统文化为设计理念,运用中国园林营造之工艺,探索出适合中国本土的屋顶花园,并且把这项技术通过论文形式与同行共享。以北大国际医院为例,为住院患者享受更美好的环境,根据院方要求,采用笔者创新的中国本土屋顶模式运用至现代医院之中。

  1 屋顶绿化概述

  1.1世界最早的空中花园

  空中花园最早出现在公元前2000年至公元前1000年的古巴比伦。童雋撰写的《造园史纲》记载:“传说公元前七世纪巴比伦悬空园,是历史上第一名园,被列为世界七奇之一。”[[]] 巴比伦悬空园又称为空中花园、悬苑,是新巴比伦国王尼布甲尼撒二世(公元前604-前562年)为了取悦日夜思念故土的爱妃赛米拉米斯公主所建的空中花园。该园兴建在高达25米的重叠高台上,每层种植奇花异草,配置可灌溉花草的水管,远处眺望如同悬在空中,故称“空中花园”。

  1.2中国最古老的“屋顶绿化”

  在中国造园史上可以和屋顶庭院相并论的称之为“台”,“台”在《说文解字》中解释为“观四方而高者。”[[]]“台式园林”早在战国时期已经出现,《诗经·大雅·灵台》载:“经始灵台,经之营之。庶民攻之,不日成之。经始勿亟,庶民子来。王在灵囿,麀鹿攸伏。麀鹿濯濯,白鸟翯翯。”[[]]王毅《园林与中国文化》所提到的台的概念,指为了模仿自然山岳而建造的台式园林建筑,从而用于对神灵的崇拜。[[]]随着历史的演变,受建筑发展因素影响,古时的台式园林建筑逐渐演化为传统园林中台、榭等形式。

  2 屋顶绿化发展现状

  近、现代尤其是改革开放以来,受西方建筑文化的影响,中国大地上拔起了一座座千篇一律的方盒子建筑。此外,快速城市化在带动经济高速发展的同时也产生了诸如城市人口膨胀、建设用地紧张、人居环境恶化等城市问题。据2013年的数据显示,中国大陆森林覆盖面积为24631.18万公顷,森林覆盖率仅为21.63%,远低于森林覆盖率应在40%以上的国际标准。在城市绿化方面,《中国园林网》刊登了国家林业局公布的《2013年中国国土绿化状况公报》显示,全国城市建成区绿化覆盖面积181.2万公顷,城市人均公园绿地面积12.26平方米。全国城市建成区绿化覆盖率、绿地率分别为39.59%和35.72%。因此,在未来城市建设中,有效利用屋顶闲置空间来改善生态环境,是提高绿化率的一个重要出路,也是节约土地的一个重要举措。并转载了深圳市提出扶持屋顶绿化三大政策:第一,在产业政策上明确提出发展屋顶绿化,使之作为住宅产业化的一项重要内容。第二,在经济政策上运用税收、减息等经济杠杆,扶持引导房地产、物业管理企业等发展屋顶绿化。第三,在技术政策上研究、发展一套屋顶绿化的技术标准,解决屋顶绿化所产生的防水、防腐等一系列问题。上海率先将屋顶绿化纳入《上海绿化管理条例》,以法规形式确定屋顶绿化的地位,明确责任主体,支持屋顶绿化的推广。届时,新的住宅和商务楼,将在规划之初就要做出屋顶绿化设计。由此可见,屋顶绿化在城市绿化中的作用逐渐受到重视。

  《中国建筑绿化网》中提到北京2011年出台的《北京市人民政府推进城市空间立体绿化工作意见》明确要求,建筑层数少于12层、高度低于40米的非坡层顶新建、改建建筑(含裙房)和竣工时间不超过20年、层顶坡度小于15度的既有建筑,应当实施屋顶绿化。

  屋顶绿化在一些西方国家发展较快,而我国这方面的研究和实施尚处于起步阶段,未来的发展空间广阔。作者结合自身学习及实践经验,以传统造园工艺及材料结合现代造园新技术,完成了多个屋顶绿化项目:如汇源果汁培训中心主楼屋顶绿化设计、公安部大院招待所屋顶绿化设计、社科院北侧办公楼屋顶绿化设计、北大国际医院住院楼屋顶绿化等案例,试图摸索出一些有中国特色的屋顶绿化施工工艺。

  3 实证分析

  3.1项目概况

  北大国际医院位于北京市昌平区中关村生命科学园的北京大学医疗城内,为医疗城的旗舰项目,是目前亚洲最大的综合性医院。为了使住院患者更好享受美好的环境,院方希望把住院楼十层VIP的屋顶做成具有中国特色的屋顶花园。

  3.2平面布局

  北大国际医院屋顶花园位于住院楼10层,分为东西两处屋顶空间,东侧为高级病房区,屋顶面积为415米2(图2),西侧为普通病房区,屋顶面积为135米2。东侧以“永康亭”为中心,沿南侧女儿墙设置瞭望区并布置全园散步区,并结合有安全通道的墙面设置花架及北侧植物观赏区等。西侧仅设置南侧瞭望区、东侧及北侧休憩区(图1)。

北大国际医院屋顶绿化新工艺的探索

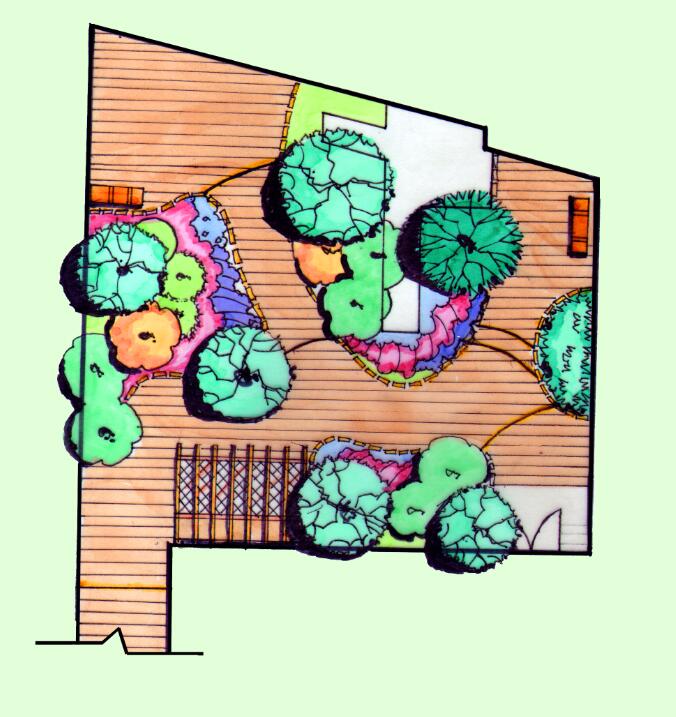

图1 西侧花园平面图

北大国际医院屋顶绿化新工艺的探索

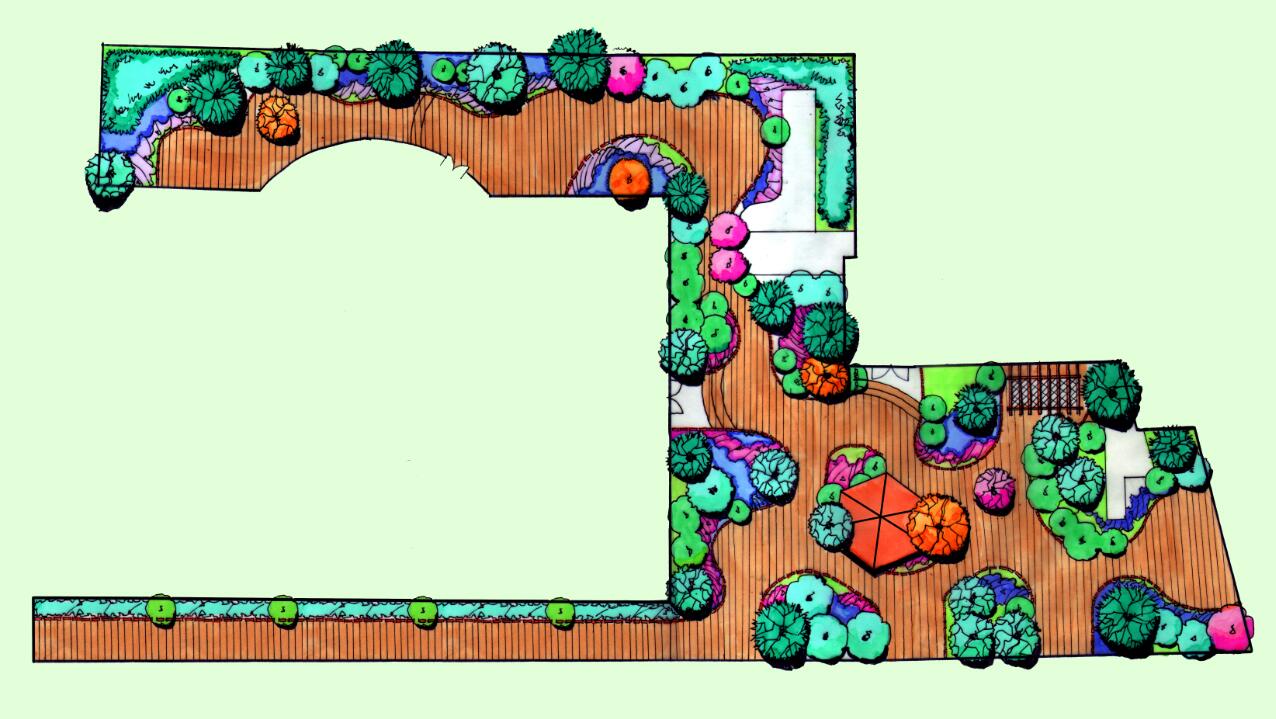

图2 东侧花园平面图

  3.3 结构与构造

  北大国际医院住院楼屋顶花园营造之前楼体已在2014年于竣工验收,原建筑屋面未曾考虑屋顶绿化功能,顶面铺设了小广场砖且医院特需管道较多,多处通风口均已固定位置,屋面承载只有200kg/m2。按照北京市《屋顶绿化规范》规定,建筑静荷载应大于等于250kg/m2,并且乔木、园亭、花架、山石等较重的物体应设计在建筑承重墙、柱、梁的位置。(图3)然而,业主希望建成既有品位又自然的空中花园来体现国际化。项目难度虽是一次挑战,但同时也是屋顶绿化新课题研究的机会。

北大国际医院屋顶绿化新工艺的探索

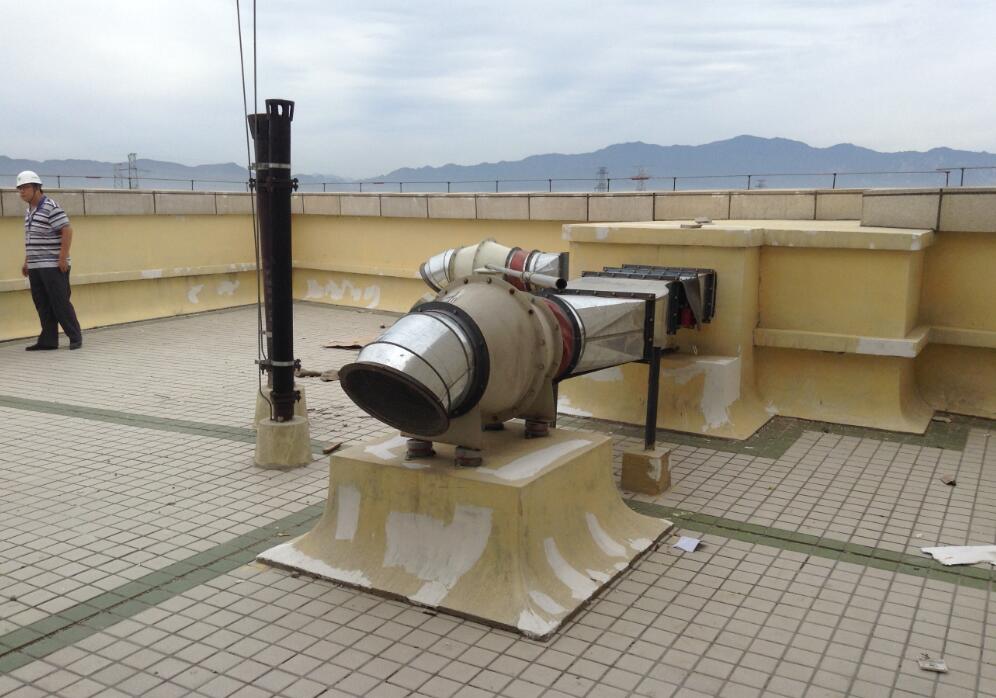

图3 屋顶实施前现场照片

  传统的屋顶绿化设计通常采用防渗漏层、隔根层、保湿层、蓄排水层、过滤层、种植层、植被层等构造,且多为平铺屋面。此外,道路及活动场地的设计以找平、抹面、贴石材等方法,通过混凝土垫层抬高,并用红青砖砌花池。这些材料组合的结构层增加了屋面的承载,且平铺的做法无法消减荷载,因此,以平铺园路的传统做法与作者研究的屋顶绿化中道路做法的承载力进行对比计算,以1平方米面积为例(表1)。

北大国际医院屋顶绿化新工艺的探索

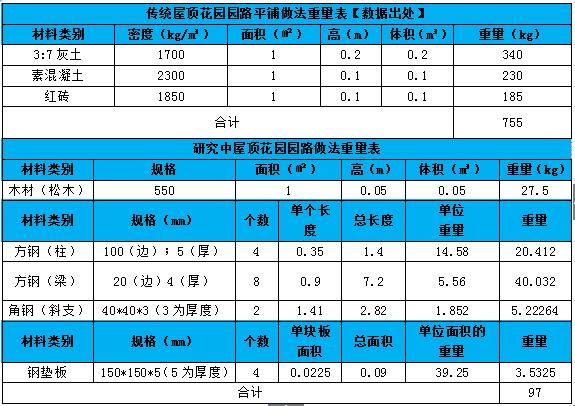

表1

  由此可见要消减屋面的荷载,就要简化结构层,并且改变现行屋顶绿化道路铺装的结构和工艺技术,以创新的观念探索出一种更简便、更轻体的屋顶绿化道路铺装结构和施工工艺。
