景观快速设计中的制图规范讲解

　　根据近年来，各院校、设计公司考察的设计基地的性质分类，一般有以下这几类考题：

　　公园、广场、庭院、滨水绿地、街头绿地、校园绿地、居住区绿地、主题性场地、屋顶花园、农业观光主题园、风景名胜区入口的设计等等。

　　对于这些不同类型的考题，在平时训练过程中最好都有所练习，并掌握各种类型场地的设计要点，进行针对性的合理设计。例如：公园与广场的性质决定了公园以绿地为主，绿地率在60%以上；广场则以硬质为主，绿地率最好不要超过50%（但也因广场的性质与面积大小有所差异，目前城市广场规范要求绿化覆盖面积达到70%）。庭院的设计与公园的设计因服务对象、尺度大小的不同而有所不同，因而在庭院设计的时候其活动内容的设置与公园有一定的差异。庭院设计还要考虑庭院周围的建筑的形态与功能。总之，对于不同类型的场地，都需要我们进行全面的了解，根据其设计需要、服务对象进行全面的考虑。

　　1.1.3考察内容:

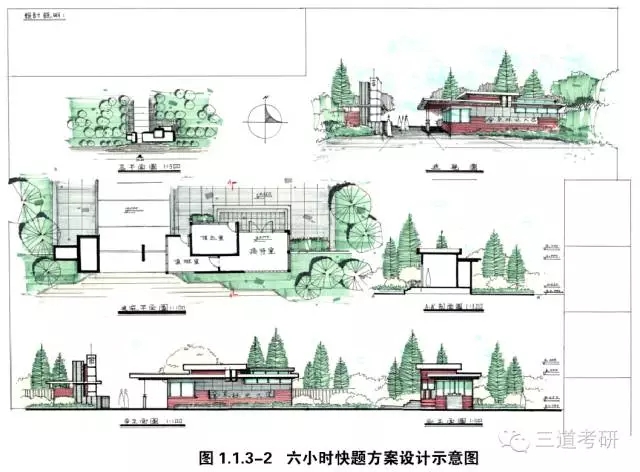

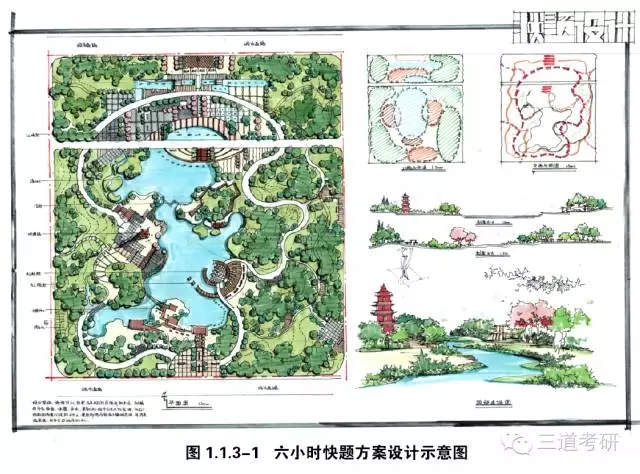

　　各高校对于图纸内容的要求也是有所差异的，通常情况下按时间长短进行分类：三小时快题与六小时快题。但无论是三小时的快题还是六小时的快题，图纸内容都必须包括：总平面图、分析图、剖面图、效果图、文字说明与标题。这是一张完整的快题设计必不可少的几个部分，也是对设计作品最完整的表达。对于六小时的快题，就需要在三小时快题图纸内容的基础上进行设计作品的深入表现，需附有：整体鸟瞰图、节点扩初图、种植设计图、设计意向图，甚至有景观建筑单体设计需要的需附有建筑设计的总平面图、剖面图、立面图以及效果图等(如图1.1.3-1与1.1.3-2所示)罗列此类图名意在让广大的考生利用平时训练的机会，做到对可能涉及到的图纸内容的训练，实现360度无死角全面备战！

　　1.2制图规范讲解

　　1.2.1基本制图工具：

　　A1图纸或硫酸纸；三角板；比例尺；平行尺；马克笔；彩铅（特殊院校有所要求）；钢笔（墨线笔）；铅笔；橡皮擦；小刀等等；

　　1.2.2成图制图规范：

　　一、总平面图：

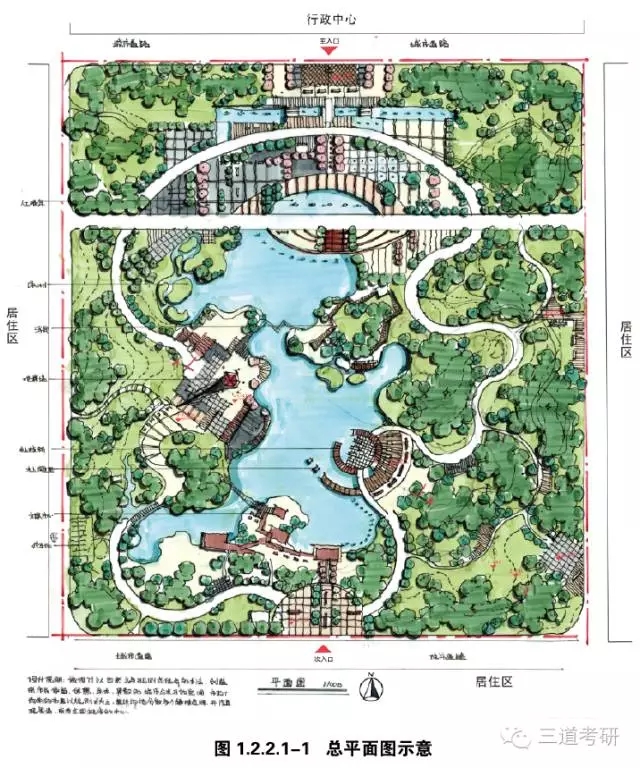

　　除了方案平面表现外，附加的符号与说明缺一不可。包括：图名、比例尺、指北针、剖切符号、入口符号、竖向设计符号、景点命名、基地外环境等。（如图1.2.2.1-1所示）

　　（1）图名

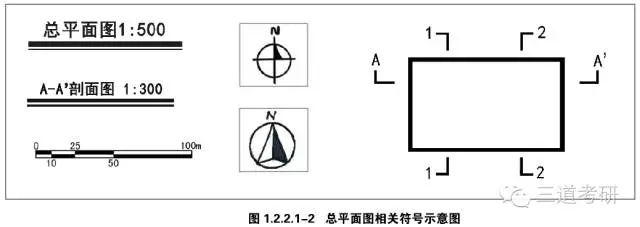

　　各类成图都需要对应图名进行标注，图名由文字部分与下划线组成，下划线一粗一细，长度适中即可。（如图1.2.2.1-2所示）

　　（2）比例尺

　　根据基地大小及题目要求确定比例，一般比例有：1:1000、1:800、1:500、1:300、1:200等等。

　　按表示方式分类，比例尺有三种表示方法：

　　①文字式：在图纸上直接写出地图上1厘米代表实地距离多少千米；

　　②数字式：用数字比例式或分数式表示比例尺的大小，

　　如：1:500或者表达为1／5000；

　　③线段式：在图纸上用线段表示比例（如图1.2.2.1-2所示），

　　比例大小=图上距离／实际长度。

　　（3）指北针

　　常见指北针画法见附图，指北针的“N”字切勿遗漏。（如图1.2.2.1-2所示）

　　（4）剖切符号

　　剖切符号由剖切位置线、投影方向线及编号组成。剖切位置线的长度为6-8mm，投影方向线长度为4-6mm，均用粗实线绘制。编号采用阿拉伯数字或是大写字母来表示。（如图1.2.2.1-2所示）
